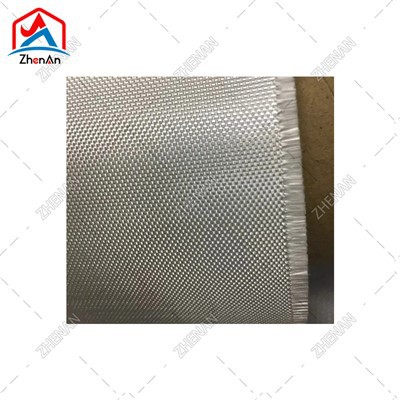

High - איכות חשמלית - סין בד סיבי זכוכית בכיתה סין
| סִגְנוֹן | חוּט | ספירת חוטים נורמינלית | משקל נורמלי | עוֹבִי | מִבְנֶה | |||||
| לְעַקֵם | עֵרֶב | לְעַקֵם | עֵרֶב | |||||||
| לְעַקֵם | עֵרֶב | אִינְטשׁ | ס"מ | GSM | OSY | מ.מ. | ||||
| CW7628 | CC9-67*1 | CC9-67*1 | 43.2 | 30 | 17 | 12 | 210 | 6.2 | 0.2 | מִישׁוֹר |
| CW2523 | CC11-68*1*3 | CC11-68*1*3 | 30.5 | 20 | 12 | 8 | 400 | 11.8 | 0.35 | מִישׁוֹר |
| CW3732 | CC13-128*1 | CC13-128*1 | 45.7 | 33 | 18 | 13 | 430 | 12.7 | 0.43 | אָרִיג |
| CW666 | CC11-68*1*3 | CC11-68*1*3 | 45.7 | 33 | 18 | 13 | 660 | 19.5 | 0.6 | מֶשִׁי |
| CW3784 | CC13-128*1*2 | CC13-128*1*2 | 45.7 | 33 | 18 | 13 | 840 | 24.8 | 0.8 | מֶשִׁי |
| CW3786 | CC13-128*1*3 | CC13-128*1*3 | 45.7 | 33 | 18 | 13 | 1300 | 38.3 | 1.1 | מֶשִׁי |
| CW3788 | CC13-128*1*4 | CC13-128*1*4 | 45.7 | 33 | 18 | 13 | 1600 | 47.2 | 1.5 | מֶשִׁי |
יישומים של צורות/סוגים שונים של בד אלקטרוני - בד מפיברגלס בדרגה
הבחירה בסגנון ועובי מארג היא החלטה הנדסית קריטית המאזנת בין ביצועים חשמליים, תכונות מכניות, בקרת עובי ועלות.
|
סגנון אריגה / סוג |
מאפייני מפתח |
יישומים טיפוסיים וסיבות לשימוש |
|---|---|---|
|
אריגה רגילה (למשל, סגנונות 1010, 106, 1080) |
מארג הדוק ביותר,יציבות מעולה, החלקת חוט נמוכה, יכולת קידוח טובה. |
HDI PCBs בסמארטפונים ולבישים:הרזון שלה מאפשר יותר שכבות בחלל קומפקטי. משמש בשכבות פנימיות ולבניית מיקרוביות. טוב למעגלי קו עדינים -. |
|
אריגת אריג (למשל, סגנון 2116) |
יכולות טובה,משטח חלק יותר מארג רגיל, הרטבת שרף טוב, תכונות מאוזנות. |
Multi - שכבה PCBS:בד סוס העבודה. מציע איזון מצוין של עובי, ספיגת שרף וחוזק מכני למגוון עצום של יישומים, החל מאלקטרוניקה צרכנית לבקרי רכב. |
|
אריגת סאטן (למשל, סאטן 8-Harness, סגנון 7628) |
המשטח החלק ביותר,חוט ארוך "צף", הרטבת שרף מעולה, יכולת קידוח מעולה, עובי גבוה יותר. |
Multi - לוחות שכבה וגבוהים - שכבה - ספירת אחוריים:המשטח החלק אידיאלי לבקרת עכבה באותות מהירות- גבוה. עוביו מספק קשיחות מבנית ללוחות גדולים כמו לוחות אם שרתים וציוד רשת. |
|
אריגה כבדה (למשל, סגנון 7628) |
מאוד עבה,חוזק גבוה, תכולת שרף גבוהה, יכולים להוות אתגרים לקידוח VIAs קטנים מאוד. |
ספקי חשמל, ECUs לרכב:כאשר חוזק מכני וקשיחות הם קריטיים יותר ממהירות אות גבוהה במיוחד או צפופים באמצעות דפוסים. |
|
Low - שוגע פרופיל (למשל, LP) |
מהונדס באופן ספציפילהיות משטח מחמיא ואחיד יותר באמצעות חוטים קטנים יותר. |
גבוה - מהירות/גבוה - תדר PCBS:ממזער את העיכוב וההפסד של התפשטות האות (שיפוע). חיוני לתשתית 5G, רשת מתקדמת ויישומי מיקרוגל. |
|
אריגה פתוחה (למשל, לנו) |
מבנה רשת פתוח,חדירות גבוהה. |
יישומים מיוחדים:לעתים קרובות משמשת כשכבת גבול במולטי רב - לשכבה או ליישומים מורכבים ספציפיים הדורשים זרימת שרף גבוהה - דרך. |
לסיכום, תהליך הייצור הוא הישג של הנדסת דיוק ליצירת חומר בסיס טהור ועקבי. הבחירה ב"צורה "או הסגנון של הבד הסופי היא אז החלטה טקטית שהתקבלה על ידי מעצבי PCB כדי לייעל את הביצועים, האמינות והעלות של המכשיר האלקטרוני בו הוא ישמש.
